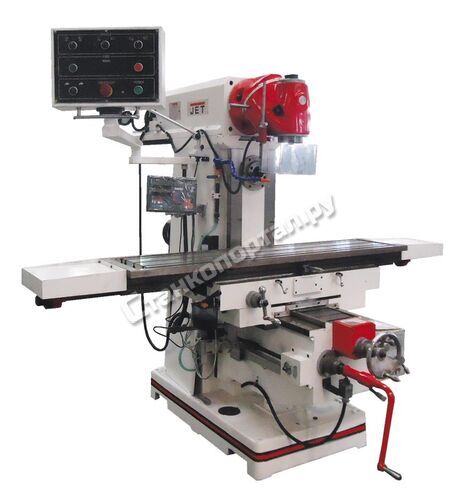

Широкоуниверсальный фрезерный станок JET JUM-1464 DRO

Модель

JUM-1144 DRO

JUM-1464 DRO

Макс. диаметр сверления,

сталь/чугун

18 / 22 мм

50 мм / М16

Макс. диаметр торцевой фрезы

85 мм

125 мм

Макс. диаметр концевой фрезы

16 мм

32 мм

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ

Частота вращения шпинделя

40-1600 об/мин (11)

60-1750 об/мин

Конус шпинделя

ISO40 (DIN2080)

ISO50

Перемещение консоли

630 мм

500 мм

Диапазон наклона головки

±360°

±360°

Расстояние шпиндель-стол

90-520 мм

0-400 мм

Диаметр оправки

32 мм

ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ

Частота вращения шпинделя

-

58-1800 об/мин

Конус шпинделя

-

ISO50

Расстояние ось шпинделя-консоль

-

175 мм

Расстояние ось шпинделя-стол

-

0-400 мм

ФРЕЗЕРНЫЙ СТОЛ

Размеры стола

1120х260 мм

1600х360 мм

Перемещение стола по оси XхYхZ (ручное)

600(800) x 280 x (430) мм

1300 x 280(290) x 400 мм

Макс. нагрузка на стол

350 кг

Поворот стола

-

±35°

Автоматическая подача по оси X

-

22-420 мм/мин

Ускоренная подача по оси X

-

1290 мм/мин

Автоматическая подача по оси Y

-

22-393 мм/мин

Ускоренная подача по оси Y

-

1205 мм/мин

Автоматическая подача по оси Z

-

10-168 мм/мин

Ускоренная подача по оси Z

-

513 мм/мин

Т-образный паз/расстояние, 3

14 мм / 63 мм

14 мм / 95 мм

Мощность двигателя

2,4 кВт

4,0 кВт

Мощность двигателя автоподачи

0,37 кВт

0,37 кВт

Габаритные размеры (ДхШхВ)

1655х1325х1730 мм

1900х1720х1950 мм

Масса

1350 кг

2300 кг
