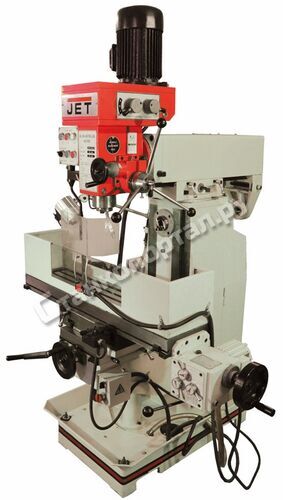

Универсальный фрезерный станок JMD-939GH предназначен для выполнения обработки заготовок из металла или других материалов при помощи резания фрезой.
|
Модель |
JMD-939GH |
|
Макс. диаметр сверления |
30 мм, М16 |
|
Макс. диаметр торцевой фрезы |
100 мм |
|
Макс. диаметр концевой фрезы |
25 мм |
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя, 8 |
115-1750 об/мин |
|
Конус шпинделя |
ISO 30 (DIN 2080) |
|
Ход пиноли шпинделя |
120 мм |
|
Диапазон наклона головки |
±45° |
|
Расстояние шпиндель-стойка |
200-550 мм |
|
Расстояние шпиндель-стол |
100-480 мм |
|
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя, 9 |
60-1350 об/мин |
|
Конус шпинделя |
ISO 30 (DIN 2080) |
|
Расстояние шпиндель-стол |
0-380 мм |
|
ФРЕЗЕРНЫЙ СТОЛ |
|
|
Размеры стола |
1000 х 240 мм |
|
Перемещение стола по оси X/Y |
500 x 230 мм |
|
Поворот стола |
±30° |
|
Автоматическая подача по оси Х, 8 |
24-720 мм/мин |
|
Ускоренное перемещение стола |
1083 мм/мин |
|
Т-образный паз/расстояние, 3 |
14 мм |
|
Двигатель автоподачи стола |
0,37 кВт |
|
Выходная мощность, верт/гор. |
1,0 кВт/1,0 кВт / S1 100% |
|
Потребляемая мощность, верт/гор. |
1,5 кВт/1,5 кВт / S6 40% |
|
Габаритные размеры (ДхШхВ) |
1280 х 1100 х 1920 мм |
|
Масса |
970 кг |
