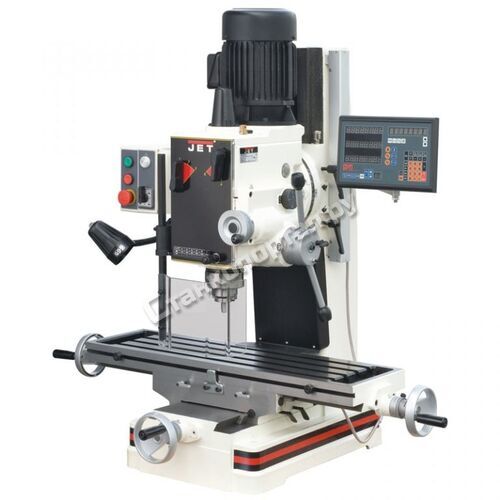

Универсальный фрезерный станок JMD-45PFD предназначен для выполнения обработки заготовок из металла или других материалов при помощи резания фрезой.
|
Модель |
JMD-26X2 XY |
|
Макс. диаметр сверления |
40 мм |
|
-сверление с автоподачей |
16 мм |
|
Макс. диаметр концевого фрезерования |
25 мм |
|
Макс. диаметр торцевого фрезерования |
125 мм |
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ: |
|
|
Частота вращения шпинделя, 12 |
67 - 2010 об/мин |
|
Конус шпинделя |
ISO 40 (DIN 2080) |
|
Ход пиноли шпинделя |
120 мм |
|
Автоматическая подача пиноли |
0,1 /0,15 /0,3 мм/об |
|
Расстояние шпиндель-стол |
80-420 мм |
|
Расстояние шпиндель-стойка |
200-550 мм |
|
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ: |
|
|
Частота вращения шпинделя, 12 |
40 - 1300 об/мин |
|
Конус шпинделя |
ISO 40 (DIN 2080) |
|
Расстояние шпиндель-стол |
0-340 мм |
|
ФРЕЗЕРНЫЙ СТОЛ: |
|
|
Размер стола по оси X и Y |
1120 х 260 мм |
|
Ход стола по оси X х Y |
600 x 300 мм |
|
Подача стола по оси Х х Y, 9 |
24-402 мм/мин |
|
Т-образный паз, 3 |
14 мм |
|
Макс. нагрузка на стол |
300 кг |
|
Выходная мощность |
1,5 кВт / 2,2 кВт/S1 100% |
|
Потребляемая мощность |
2,2 кВт/S6 40% |
|
Габаритные размеры (ДхШхВ) |
1580 х 1450 х 2150 мм |
|
Масса |
1300 кг |
